火力发电厂锅炉给水系统的金属腐蚀，直接影响锅炉及热力系统的安全和经济运行，虽不致系统运行立即发生故障，但能使热力系统设备提前报废，使用年限缩短。电力水样分析仪表数据采集平台正是适应锅炉内水处理工作的需要，使用在线仪表对各样点的水质进行检测，并将pH值等水质数据供运行人员监督，并为自动加药装置提供运算数据。

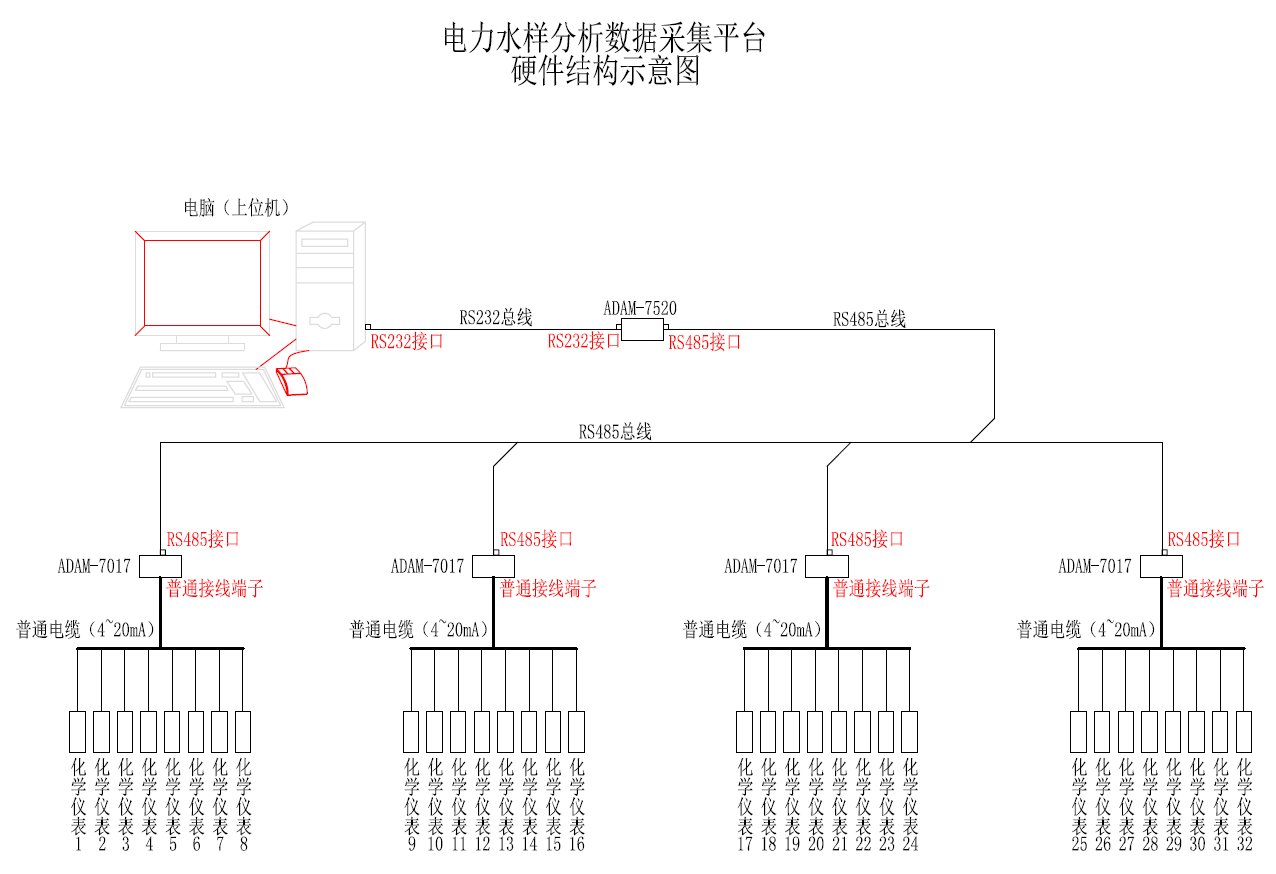

1、数据采集平台硬件组成

（1） 操作站：在上位机中配备操作系统及组态软件、用户软件，完成整个系统的监视及控制功能

（2） 打印机：用于报表打印等功能

（3） 操作台：用于放置计算机、显示器、打印机等

（4） 取样控制柜：用于化学仪表的布置和供电

2、数据采集平台软件组成
     （1）本数据采集平台有“整个工艺系统流程画面显示”、“数据采集及数据处理”、“实时趋势显示”、“历史趋势查询”、“参数越限报警”、“报表打印”等功能。

     （2）在工艺系统流程画面中，电厂化学运行人员可以直观的、实时的观察各样水品质；

     （3）数据采集及数据处理画面中，工程师可以对采集上来的数据进行集中显示、测量量程控制、上下限报警设置等数据处理操作；

     （4）实时趋势和历史趋势显示画面中，电厂化学运行人员可以观测数据的变化趋势，为加药等操作提供依据；

     （5） 参数越限报警画面中，集中显示了超出预设置限值的参数报警情况，以提醒电厂化学人员引起注意；

     （6）报表打印功能，可使采集到的数据以表格的形式打印成文件。

     下图为数据采集平台上位机画面示例
